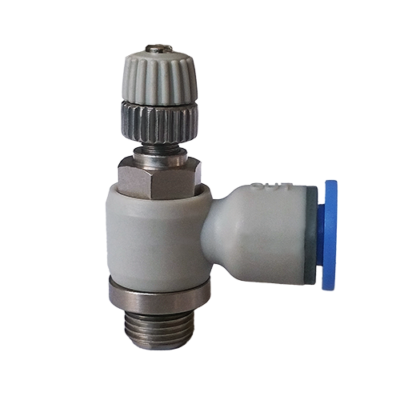

ZK 38 Regolatore Portata

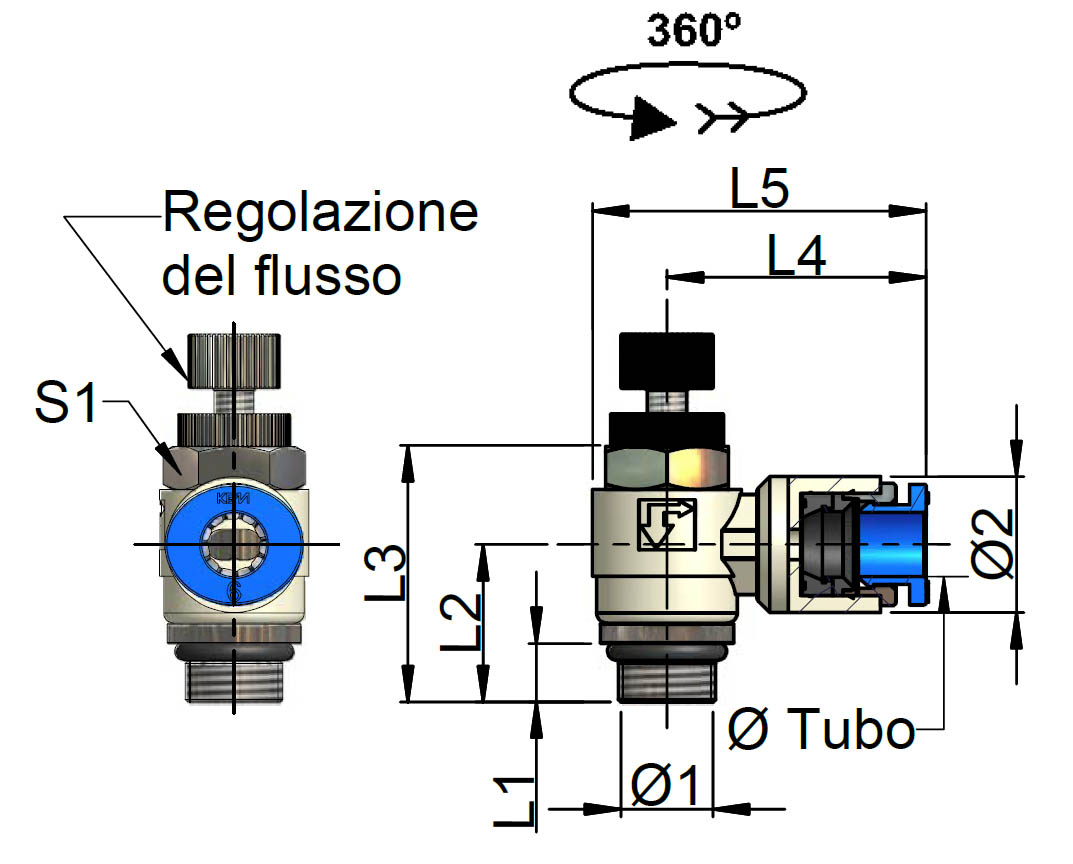

Dimensioni
| CODE | øTubo | Ø1 | Ø2 | L1 | L2 | L3 | L4 | L5 | S1 | ||
| ZK3804M5C | ZK3804M5V | ZK3804M5B | 4 | M5 | 11 | 4,3 | 12,5 | 22 | 22 | 27,5 | 9 |
| ZK3804M6C | ZK3804M6V | ZK3804M6B | 4 | M6 | 11 | 4,3 | 12,5 | 22 | 22 | 27,5 | 9 |
| ZK380418C | ZK380418V | ZK380418B | 4 | G 1/8″ | 11 | 6 | 15,5 | 25 | 25 | 32 | 12 |
| ZK380414C | ZK380414V | ZK380414B | 4 | G 1/4″ | 11 | 7 | 21 | 30,5 | 27 | 36 | 17 |
| ZK380618C | ZK380618V | ZK380618B | 6 | G 1/8″ | 13 | 6 | 15,5 | 25 | 25,5 | 32,5 | 12 |
| ZK380614C | ZK380614V | ZK380614B | 6 | G 1/4″ | 13 | 7 | 21 | 30,5 | 28,5 | 37,5 | 17 |
| ZK380638C | ZK380638V | ZK380638B | 6 | G 3/8″ | 13 | 8 | 19,5 | 34,5 | 29 | 40,5 | 19 |
| ZK380612C | ZK380612V | ZK380612B | 6 | G 1/2″ | 13 | 9 | 23,5 | 39 | 31,5 | 45,5 | 22 |
| ZK3806M5C | ZK3806M5V | ZK3806M5B | 6 | M5 | 13 | 4,3 | 12,5 | 22 | 23,5 | 45,5 | 9 |
| ZK3806M6C | ZK3806M6V | ZK3806M6B | 6 | M6 | 13 | 4,3 | 12,5 | 22 | 23,5 | 45,5 | 9 |
| ZK380818C | ZK380818V | ZK380818B | 8 | G 1/8″ | 16 | 6 | 15 | 25 | 28,5 | 36 | 12 |
| ZK380814C | ZK380814V | ZK380814B | 8 | G 1/4″ | 16 | 7 | 20 | 30,5 | 30,5 | 40 | 17 |
| ZK380838C | ZK380838V | ZK380838B | 8 | G 3/8″ | 16 | 8 | 20 | 34,5 | 32 | 43,5 | 19 |
| ZK380812C | ZK380812V | ZK380812B | 8 | G 1/2″ | 16 | 9 | 23,5 | 39 | 34,5 | 48 | 22 |
| ZK381018C | ZK381018V | ZK381018B | 10 | G 1/8″ | 19 | 6 | 17,5 | 25 | 36,5 | 46 | 17 |
| ZK381014C | ZK381014V | ZK381014B | 10 | G 1/4″ | 19 | 7 | 22,5 | 30,5 | 36,5 | 46 | 17 |
| ZK381038C | ZK381038V | ZK381038B | 10 | G 3/8″ | 19 | 8 | 19 | 34,5 | 35,5 | 47 | 19 |
| ZK381012C | ZK381012V | ZK381012B | 10 | G 1/2″ | 19 | 9 | 23 | 39 | 37 | 50,5 | 22 |
| ZK381214C | ZK381214V | ZK381214B | 12 | G 1/4″ | 21 | 7 | 21,5 | 34,5 | 40,5 | 51,5 | 19 |
| ZK381238C | ZK381238V | ZK381238B | 12 | G 3/8″ | 21 | 8 | 22 | 34,5 | 41,5 | 52 | 19 |
| ZK381212C | ZK381212V | ZK381212B | 12 | G 1/2″ | 21 | 9 | 23,5 | 39 | 41,5 | 55 | 22 |
